SUN-QSFP-AOC40G有源光纜

型號: SUN-QSFP-AOC40G

SUN-QSFP-AOC40G Active Optical Cable，suitable for mutilmode, max length 300m.

    主要特點

  • 全雙工4通道850nm並聯有源光纜
  • 傳輸資料速率高達每通道10.3Gbps
  • 熱插拔介面設計
  • 多模光纖最大支援300米傳輸距離
  • 通過I2C管理介面和數位診斷監控
  • 低功耗
  • 符合ROHS
  • 符合QSFP+ MSA標準
  • 描述
  • 規格
  • 訂購信息
  • 應用
  • 常見問題解答
  • 產品視頻
  •   Sun Telecom的SUN-QSFP-AOC40G有源光纜是一款高性能、低功耗、支援長距離光纖連接的產品，支援40G乙太網。它符合QSFP+ MSA標準。SUN-QSFP-AOC40G有源光纜包含4條全雙工通道，每條通道的資料傳輸速率可達10Gbps，4通道總速率可達40Gbps。

  • 最大額定參數
    Parameter Symbol Min. Max.
    Storage Temperature (°C) Ts -40 85
    Case Temperature – Operating (°C) Tc 0 70
    Power Supply Voltage (V) Vcc -0.3 3.6
    Input Voltage (V)   -0.3 Vcc+ 0.3
    Relative Humidity (%) RH 5 85

    工作環境
    Parameter Symbol Min Typ Max
    Case Temperature (°C) Tc 0   70
    Power Supply Voltage (V) Vcc 3.13 3.3 3.47
    Data Rate Per Lane (Gbps) fd 2.5   10.3
    Humidity (%) Rh 5   85
    Power Dissipation (W) Pm     1.5
    Fiber Bend Radius (cm) Rb 3

    電氣參數
    Parameter Symbol Min Typ Max
    Differential Input Impedance (Ω) Zd 90 100 110
    Different Input Voltage Amplitude (MVp-p) ΔVin 200   1200
    Input Logic Level High (V) VIH 2.0   VCC
    Input Logic Level Low (V) VIL 0   0.8
    Differential Output Impedance (Ω) Zd 90 100 100
    Different Output Voltage Amplitude (MVp-p) ΔVout 600   800
    Output Logic Level High (V) VOH VCC – 0.5   VCC
    Output Logic Level Low (V) VOL 0   0.4
    Skew (ps) Sw     300
    Bit Error Rate BR     E-12

    PIN針定義
    Pin Logic Symbol Description Ref
    1   GND Module Ground 1
    2 CML-I Tx2n Transmitter Inverted Data Input
    3 CML-I Tx2p Transmitter Non-Inverted Data Input
    4   GND Module Ground 1
    5 CML-I Tx4n Transmitter Inverted Data Input
    6 CML-I Tx4p Transmitter Non-Inverted Data Input
    7   GND Module Ground 1
    8 LVTTL-I ModSelL Module Select 2
    9 LVTTL-I ResetL Module Reset 2
    10   Vcc Rx +3.3 V Power Supply Receiver
    11 LVCMOS-I/O SCL 2-wire Serial Interface Clock 2
    12 LVCMOS-I/O SDA 2-wire Serial Interface Data 2
    13   GND Ground 1
    14 CML-O Rx3p Receiver Non-Inverted Data Output
    15 CML-O Rx3n Receiver Inverted Data Output
    16   GND Ground 1
    17 CML-O Rx1p Receiver Non-Inverted Data Output
    18 CML-O Rx1n Receiver Inverted Data Output
    19   GND Ground 1
    20   GND Ground 1
    21 CML-O Rx2n Receiver Inverted Data Output
    22 CML-O Rx2p Receiver Non-Inverted Data Output
    23   GND Ground 1
    24 CML-O Rx4n Receiver Inverted Data Output
    25 CML-O Rx4p Receiver Non-Inverted Data Output
    26   GND Ground 1
    27 LVTTL-O ModPrsL Module Present
    28 LVTTL-O IntL Interrupt 2
    29   Vcc Tx +3.3V Power supply transmitter
    30   Vcc1 +3.3V Power supply
    31 LVTTL-I LPoe Low Power Mode 2
    32   GD Ground 1
    33 CML-I Tx3p Transmitter Non-Inverted Data Input
    34 CML-I Tx3n Transmitter Inverted Data Input
    35   GND Ground 1
    36 CML-I xp Transmitter Non-Inverted Data Input
    37 CML-I xn Transmitter Inverted Data Input
    38   GND Ground 1

    Notes:
    1. Module circuit ground is isolated from module chassis ground within the module.
    2. Open collector should be pulled up with 4.7k – 10k ohms on host board to a voltage between 3.15V and 3.6V.

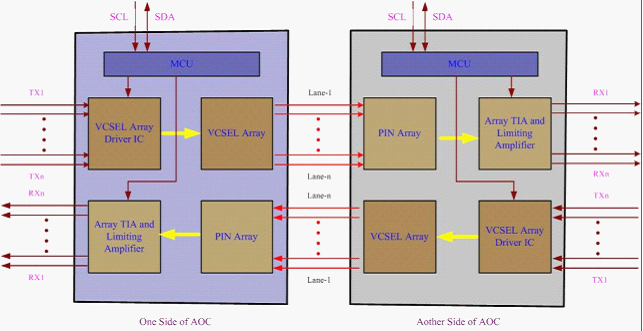

     工作原理圖

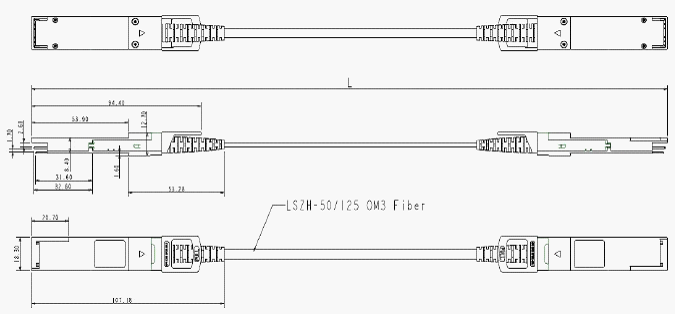

    圖紙

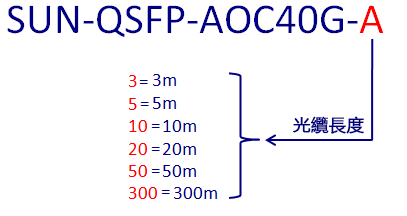

  • 例:
    型號 名稱 描述
    SUN-QSFP-AOC40G-10 有源光纜 QSFP, 40Gbps; 850nm, OM3光纖; 10m


  • ● 基於Infiniband標準的SDR、DDR和QDR互連
    ● 資料中心
