SUN-SFP-10G光模組

型號: SUN-SFP-10G

10Gbps, LC or SC interface Dist: MM: 330m, SM: 20-80km

    主要特點

  • SFP+封裝，LC介面
  • 單模傳輸距離最大80km
  • 多模傳輸距離最大300m
  • DDM功能
  • 符合ROHS
  • 符合SFF-8472標準
  • 工作溫度 非工業級：0～+70°C 工業級：-40～+85°C
  • 描述
  • 規格
  • 訂購信息
  • 應用
  • 常見問題解答
  • 產品視頻
  •   Sun Telecom的SUN-SFP-10G系列光模組最大支援10Gbps速率，採用DBF雷射器，可以相容多個品牌交換機。

    \

  • 最大額定參數
    Parameters Symbol Min. Max.
    Storage Temperature (°C) Tst -40 +85
    Supply Voltage (V) Vcc 0 +3.6
    Operating Relative Humidity (%) RH 0 85

    工作環境
    Parameters Symbol Min. Typical Max.
    Supply Voltage (V) Vcc 3.15 - 3.45
    Operating Temperature (°C) Non-industrial Tc 0 - 70
    Industrial Tc -40   85
    Power Dissipation (W) - - - 1
    Data Rate (Gbps) - - 10.3125 -

    光學參數 (Ambient Operating Temperature 0°C to +70°C, Vcc =3.3 V)
    Parameters Symbol Min. Typical Max.
    Transmitter Section
    Center Wavelength (nm) lo 1540 1550 1560
    Spectral Width (RMS) (nm) Dl - - 1
    Side-Mode Suppression Ratio SMSR 35 - -
    Average Output Power (dBm) Po 1 - 4
    Extinction Ratio (dB) Er 3.5 - -
    Dispersion Penalty (dB)   - - 3.2
    Relative Intensity Noise (dB/Hz) RIN12OMA - - -128
    Total Jitter (UI) Tj IEEE 802.3ae
    Receiver Section
    Center Wavelength (nm) lo 1270   1610
    Receiver Sensitivity (dBm) Rsen - - -15
    Stressed Sensitivity (dBm) Rsen - - -15
    Receiver Overload (dBm) Rov -3 - -
    Return Loss (dB) - 12 -
    LOS Assert (dBm) LOSA -20 - -
    LOS De-Assert (dBm) LOSD - - -17
    LOS Hysteresis (dBm) - 0.5 - 4

    電氣參數
    (Ambient Operating Temperature 0°C to +70°C, Vcc =3.3 V)
    Parameters Symbol Min. Typical Max.
    Transmitter Section
    Input Differential Impendence (Ohm) Zin 90 100 110
    Data Input Swing Differential (mV) Vin 180 - 700
    TX Disable (V) Disable - 2.0 - Vcc
    Enable - 0 - 0.8
    TX Fault (V) Assert - 2.0 - Vcc
    De-Assert - 0 - 0.8
    Receiver Section
    Output Differential Impendence (Ohm) Zout   100 -
    Data Input Swing Differential (mV) Vout 300 - 800
    Rx_LOS (V) Assert - 2.0 - Vcc
    De-Assert - 0 - 0.8


    EEPROM信息
    Address Field Size
    (Bytes)    		 Name of Field HEX Description
    0 1 Identifier 03 SFP
    1 1 Ext. Identifier 04 MOD4
    2 1 Connector 07 LC
    3-10 8 Transceiver 10 00 00 00 00 00 00 00 Transmitter Code
    11 1 Encoding 06 64B66B
    12 1 BR, nominal 67 10000Mbps
    13 1 Reserved 00       -
    14 1 Length (9um)-km 0A
    15 1 Length (9um) 64       -
    16 1 Length (50um) 00       -
    17 1 Length (62.5um) 00       -
    18 1 Length (copper) 00       -
    19 1 Reserved 00       -
    20-35 16 Vendor name 57 49 4E 54 4F 50 20 20
    20 20 20 20 20 20 20 20    		 WINTOP
    36 1 Reserved 00       -
    37-39 3 Vendor OUI 00 00 00       -
    40-55 16 Vendor PN xx xx xx xx xx xx xx xx
    xx xx xx xx xx xx xx xx    		 ASC II
    56-59 4 Vendor rev 31 2E 30 20 V1.0
    60-61 2 Wavelength 05 322 1550nm
    62 1 Reserved 00       -
    63 1 CC BASE XX Check sum of byte 0~62
    64-65 2 Options 00 1A LOS, TX_DISABLE, TX_FAULT
    66 1 BR, max 00
    67 1 BR, min 00
    68-83 16 Vendor SN 00 00 00 00 00 00 00 00
    00 00 00 00 00 00 00 00    		 Unspecified
    84-91 8 Vendor date code XX XX XX 20 Year, Month, Day
    92-94 3 Reserved 00           -
    95 1 CC_EXT XX Check sum of byte 64~94
    96-255 160 Vendor specific          -       -

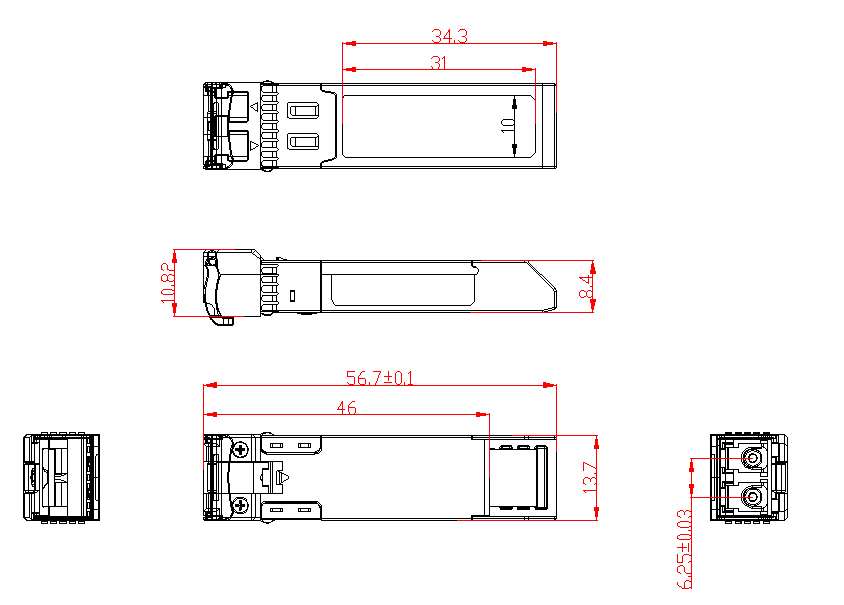

    尺寸圖 (mm)

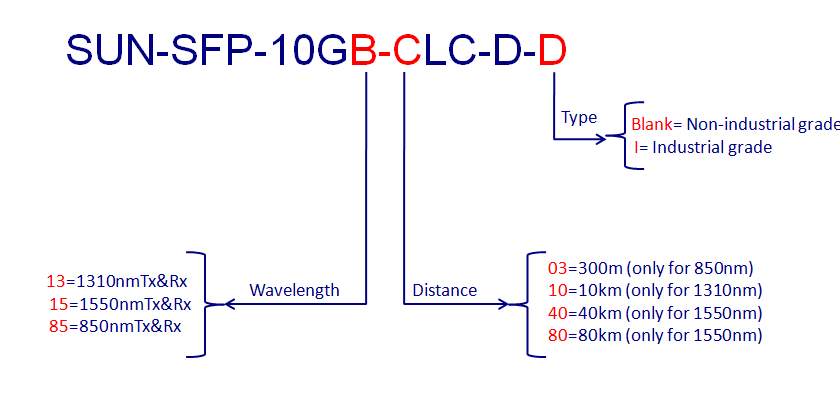

  • 例:
    型號 名稱 描述
    SUN-SFP-10G15-80LC-D 光模組 SFP，10Gbps，1550nm；單模雙纖，最大傳輸距離：80km；LC 介面，帶DDM功能；非工業級


  • ● 交換機
    ● 路由器/伺服器
    ● 其它光纖通信系統
