SUN-SFP-1250光模組

型號: SUN-SFP-1250

1.25Gbps, LC or SC interface Dist: MM: 550m, SM: 3-120km

    主要特點

  • SFP封裝，LC或SC介面
  • 單纖或雙纖
  • 1.25Gbps傳輸速率
  • 單模最大傳輸120km
  • 多模最大傳輸2km
  • 可選配DDM功能
  • 符合RoHS
  • 符合SFF-8472標準
  • 工作溫度 非工業級：0～+70°C 工業級：-40～+85°C
  • Compatible with SFF-8472
  • 描述
  • 規格
  • 訂購信息
  • 應用
  • 常見問題解答
  • 產品視頻
  •   Sun Telecom的SUN-SFP-1250系列光模組最大支援1.25Gbps速率，採用FP或DBF雷射器，可以相容多個品牌交換機。

    \
  • 最大額定參數
    Parameters Symbol Min. Max.
    Storage Temperature (°C) Tst -40 +85
    Supply Voltage (V) Vcc 0 +3.6
    Operating Relative Humidity (%) RH 5 95

    工作環境
    Parameters Symbol Min. Typical Max.
    Supply Voltage (V) Vcc 3.15 3.3 3.45
    Operating Temperature (°C) Non-industrial Tc 0 - +70
    Industrial Tc -40 - 85
    Power Dissipation (W) - - - 1
    Data Rate (Gbps) - - 1.25 -

    光學參數
     (Ambient Operating Temperature 0°C to +70°C, Vcc =3.3 V)
    Parameters Symbol Min. Typical Max.
    Transmitter Section
    Center Wavelength (nm) Tx 1490 lo 1480 1490 1500
    Tx 1310 1260 1310 1360
    Spectral Width (RMS) (nm) Tx 1490 Dl - - 1
    Tx 1310 - - 4
    Average Output Power (dBm) Tx 1490 Po -5 - 0
    Tx 1310 -5   0
    Extinction Ratio (dB) Er 10 - 15
    Rise/Fall Time (20%~80%) (ns) Tr/Tf - - 0.26
    Total Jitter (UI) Tj - - 0.43
    Optical Eye Diagram IEEE 802.3z and ANSI Fiber Channel Compatible
    Receiver Section
    Center Wavelength (nm) Rx 1310 lo 1260 1310 1360
    Rx 1490 1440 1490 1540
    Receiver Sensitivity (dBm) Rsen - - -24
    Receiver Overload (dBm) Rov -3 - -
    Return Loss (dB) - 12 - -
    LOS Assert (dBm) LOSA -36 - -
    LOS De-Assert (dBm) LOSD - - -24
    LOS Hysteresis (dBm) - 0.5 - 5

    電氣參數
     (Ambient Operating Temperature 0°C to +70°C, Vcc =3.3 V)
    Parameters Symbol Min. Typical Max.
    Transmitter Section
    Input Differential Impendence (Ohm) Zin 90 100 110
    Data Input Swing Differential (mV) Vin 500 - 2400
    TX Disable (V) Disable - 2.0 - Vcc
    Enable - 0 - 0.8
    TX Fault (V) Assert - 2.0 - Vcc
    De-Assert - 0 - 0.8
    Receiver Section
    Output Differential Impendence (Ohm) Zout   100 -
    Data Input Swing Differential (mV) Vout 370 - 2000
    Rx_LOS (V) Assert     - 2.0 - Vcc
    De-Assert     - 0 - 0.8


    EEPROM信息
    Address Field Size
    (Bytes)    		 Name of Field HEX Description
    0 1 Identifier 03 SFP
    1 1 Ext. Identifier 04 MOD4
    2 1 Connector 07 LC
    3-10 8 Transceiver 00 00 00 02 12 00 0D 01 Transmitter Code
    11 1 Encoding 01 8B10B
    12 1 BR, nominal 0D 1250Mbps
    13 1 Reserved 00       -
    14 1 Length (9um)-km 28 40km
    15 1 Length (9um) 64       -
    16 1 Length (50um) 00       -
    17 1 Length (62.5um) 00       -
    18 1 Length (copper) 00       -
    19 1 Reserved 00       -
    20-35 16 Vendor name 57 49 4E 54 4F 50 20 20
    20 20 20 20 20 20 20 20    		 WINTOP
    36 1 Reserved 00       -
    37-39 3 Vendor OUI 00 00 00       -
    40-55 16 Vendor PN xx xx xx xx xx xx xx xx
    xx xx xx xx xx xx xx xx    		 ASC II
    56-59 4 Vendor rev 31 2E 30 20 V1.0
    60-61 2 Wavelength 05 D2/05 1E 1490nm/1310nm
    62 1 Reserved 00       -
    63 1 CC BASE XX Check sum of byte 0~62
    64-65 2 Options 00 1A LOS, TX_DISABLE, TX_FAULT
    66 1 BR, max 32 50%
    67 1 BR, min 32 50%
    68-83 16 Vendor SN 00 00 00 00 00 00 00 00
    00 00 00 00 00 00 00 00    		 Unspecified
    84-91 8 Vendor date code XX XX XX 20 Year, Month, Day
    92-94 3 Reserved 00           -
    95 1 CC_EXT XX Check sum of byte 64~94
    96-255 160 Vendor specific          -       -

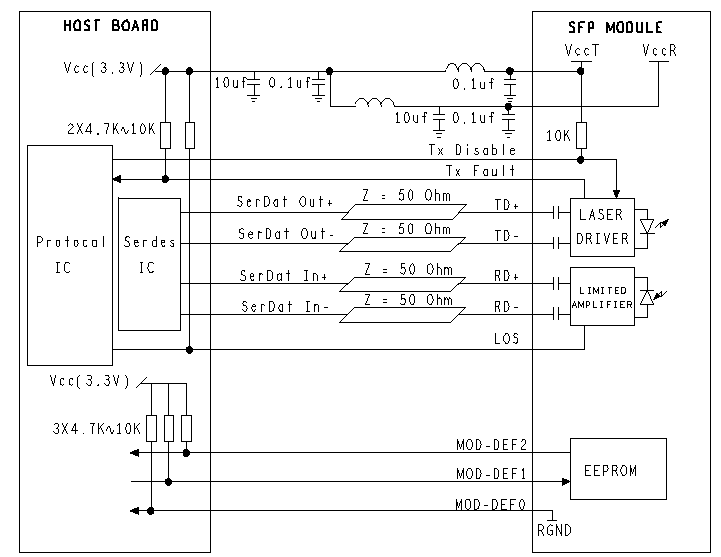

    Recommended Application Circuit

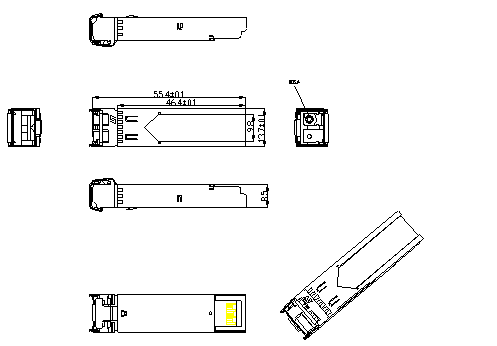

    尺寸圖（mm）

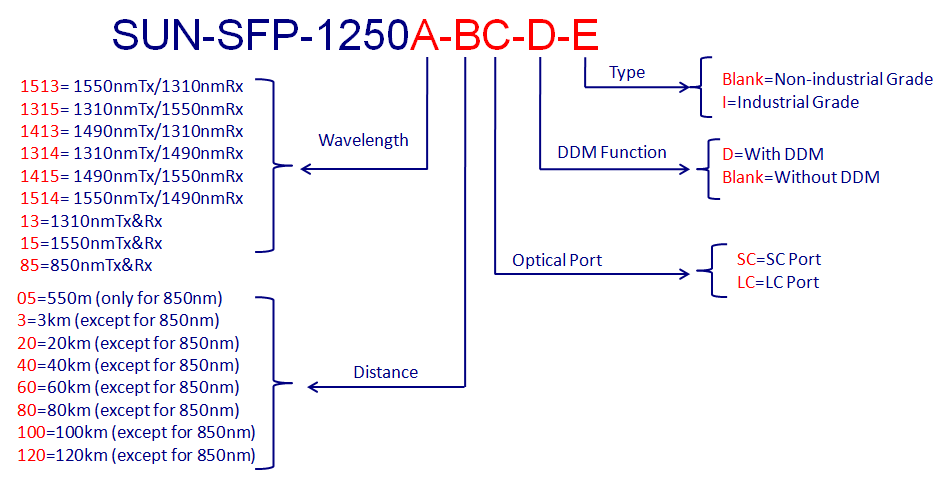

  • 例：
    型號 名稱 描述
    SUN-SFP-125013-20LC 光模組 SFP，1.25Gbps，1310nm；單模雙纖，最大傳輸距離：20km；LC介面，不帶數位診斷功能（DDM）模組；非工業級



  • ● 交換機
    ● 路由器/伺服器
    ● 其它光纖通信系統
